據江西科達衡器有限公司技術部稱防爆汽車衡本安系統是通過限制電氣能量而實現防爆汽車衡電氣防爆的電路系統，且不限制使用場所(其中 ia
等級在 0 區、I 區和 II 區危險場所均適用)和爆炸性氣體混合物的種類(即包括所有可燃性
氣體),具有高度的安全性、可維護性和經濟性。
1、現場本安設備
從現場設備的儲能元件角度考慮，使汽車衡處于爆炸性氣體危險環境中的現場設備按照本安防爆要
求設計,對其中包含的電感和電容等儲能元件回路采取相應措施,并使其盡可能減少的同時,
考慮回路元件的功耗及溫升問題,以保證該設備不論是正常工作還是故障狀態,均不會產生
由火花和熱源引起的點燃。即現場設備必須是本安設備。
現場本安設備具有本安性能的主要參數：
最高輸入電壓(Ui):施加到本質安全電路連接裝置上,而不會使本質安全性能失效的最
高電壓(交流峰值或直流)。
最大輸入電流(Ii):施加到本質安全電路連接裝置上,而不會使本質安全性能失效的最大電
流(交流峰值或直流)。
最大輸入功率(Pi):當電氣設備與外電源連接不使本質安全性能失效時,可能在電氣設
備內部消耗的本質安全電路的最大輸入功率。
最大內部等效電容(Ci):通過電氣設備連接裝置出現的電氣設備總等效內電容。
最大內部等效電感(Li):通過電氣設備連接裝置出現的電氣設備總等效內電感。
2、汽車衡連接電纜
從系統布線工程角度考慮,由于連接電纜存在分布電容和分布電感,使連接電纜成為儲
能元件。它們?cè)谛盘?hào)傳輸過程不可避免地存儲能量,一旦當線路出現開路或短路時,這些儲能
就會以電火花或熱效應的形式釋放出來,影響系統的本安性能。因此既要保證連接傳輸電纜
不會受到外界電磁場干擾影響及與其他回路混觸,又要限制布線長度和感應電動勢所帶來的
附加非本安能量,依此來確定電纜的允許分布電容和允許分布電感,世界各防爆檢驗機構主要采取以集中參數的方式考慮電纜分布參數的方法。連接電纜本安性能的基本參數如下:
電纜最大允許分布電容 Cc=Ck×L
電纜最大允許分布電感 Lc=Lk×L
式中 Ck--電纜單位長度分布電容;
Lk--電纜單位長度分布電感;
L--實際配線長度。
3、關聯設備（安全柵）
從控制室設備配置角度考慮,該部分防爆汽車衡電氣回路必須具備無論系統處于正常工作狀態還是
故障狀態,均能夠?qū)陌踩珗?chǎng)所的非本安回路傳到危險場所的本安設備的能量抑制在點火極
限(最小點燃能量)以下的保護功能。安全柵本安性能的基本參數：
最高電壓(交流有效值或直流 Um)：施加到關聯設備非本質安全連接裝置上,而不會使本
質安全性能失效的最高電壓。
最高輸出電壓(Uo):開路條件下,在設備連接裝置施加電達到最高電壓(包括 Um 和 Ui)時,
可能出現的本質安全電路的最高輸出電壓(交流峰值或直流)。
最大輸出電流(Io):來自電氣設備連接裝置的本質安全電路的最大電流(交流峰值或直
流)。
最大輸出功率(Po):能從電氣設備獲得的本質安全電路最大功率。
最大外部電容(Co):可以連接到電氣設備連接裝置上,而不會使本質安全性能失效的本
質安全電路的最大電容。
最大外部電感(Lo):可以連接到電氣設備連接裝置上,而不會使本質安全性能失效的本
質安全電路的最大電感。
4、防爆汽車衡本安系統組合條件

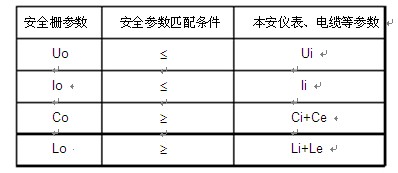

為保證設備的安全正常使用,防爆汽車衡本安系統各配置間必須滿足以下條件。①現場本安設備的
防爆標志級別不能高于安全柵的防爆標志級別②關聯設備、現場本安設備與連接電纜參數之
間要符合以下不等式。
